Yn gyffredinol, mae'r trydan a gynhyrchir gan systemau ffotofoltäig yn cael ei flaenoriaethu i'w ddefnyddio gan lwythi. Pan fydd y cynhyrchiad pŵer ffotofoltäig yn fwy na defnydd trydan y llwyth, bydd trydan gwrthdro yn llifo i'r grid, a elwir yn "cerrynt gwrthdro". Mae gan y grid pŵer reoliadau llym ar gysylltiad grid cynhyrchu pŵer ffotofoltäig, a bydd cysylltiad grid pŵer gwrthdro heb awdurdod yn wynebu cosbau perthnasol. Yn y cyfamser, ar gyfer prosiectau ffotofoltäig nad oes angen mynediad i'r rhyngrwyd arnynt, amddiffyniad gwrth-lifiad yw'r allwedd i gyflawni hunangynhaliaeth mewn ynni gwyrdd.
Felly beth yw gwrth-lifiad? Beth yw ei egwyddor gweithio a'i ateb?
1. Beth yw atal ôl-lif?
Mewn system ffotofoltäig, mae allbwn trydan DC o fodiwlau ffotofoltäig yn cael ei drawsnewid yn drydan AC gan wrthdröydd i'w ddefnyddio gan y llwyth; Pan fydd cynhyrchu pŵer y system ffotofoltäig yn fwy na'r pŵer llwyth, oherwydd anallu'r llwyth i amsugno'r trydan a gynhyrchir gan y ffotofoltäig yn llawn, bydd y trydan gormodol yn llifo i'r grid i'r cyfeiriad arall, gan arwain at "lif gwrthdro " . Gall system ffotofoltäig gyda swyddogaeth gwrth-ôl-lif leihau pŵer allbwn y gwrthdröydd yn amserol pan fydd y cynhyrchiad pŵer yn fwy na'r pŵer llwyth, er mwyn lleihau cynhyrchu pŵer cyffredinol y system, sicrhau bod y trydan a gynhyrchir gan y ffotofoltäig yn cael ei ddefnyddio yn unig gan y llwyth, ac osgoi trydan gormodol yn llifo i'r grid.
2. Pam mae angen gosod mesurau gwrth-ôl-lif?
A siarad yn gyffredinol, mae yna sawl rheswm pam mae angen gosod gwrth-lifiad:
① Cyfyngiadau polisi grid pŵer.Oherwydd polisïau a gallu cario'r grid pŵer, mae somni chaniateir i ranbarthau gysylltu â'r grid. Bydd cysylltiad grid pŵer gwrthdro heb awdurdod yn wynebu cosbau perthnasol;
② Terfyn pŵer cysylltiedig â grid.Mae gan y grid pŵer gyfyngiadau llym ar bŵer sy'n gysylltiedig â'r grid. Os caiff y trydan gormodol ei chwistrellu'n uniongyrchol heb reolaeth, bydd yn cael effaith ar y grid pŵer;
③ Yr egwyddor o hunan-ddefnydd a pheidio â chysylltu trydan dros ben â'r rhyngrwyd.Mae angen i'r system cynhyrchu pŵer ffotofoltäig sicrhau bod y trydan a gynhyrchir yn cael ei gyflenwi'n ffafriol i lwythi lleol. Os na ellir defnyddio llwythi lleol, rhaid defnyddio dyfeisiau gwrth-ôl-lif i atal trydan gormodol rhag llifo yn ôl i'r grid.
3. Egwyddor gweithio gwrth-lifiad
Mewn cymwysiadau ymarferol, ceir pŵer amser real, maint cyfredol, a chyfeiriad y llinell trwy osod mesurydd gwrth-ôl-lif a thrawsnewidydd CT ar fws llinell sy'n dod i mewn yr aelwyd. Pan ganfyddir cerrynt yn llifo i'r grid (cerrynt gwrthdro), mae'r mesurydd gwrth-ôl-lif yn trosglwyddo'r data pŵer gwrthdro i'r gwrthdröydd trwy gyfathrebu RS485. Mae'r gwrthdröydd yn ymateb mewn eiliadau ar ôl derbyn y gorchymyn, gan leihau pŵer allbwn y gwrthdröydd a chadw'r cerrynt sy'n llifo o'r orsaf bŵer ffotofoltäig i'r grid yn agos at 0, a thrwy hynny gyflawni gwrth-lifiad a pheidio ag anfon gormod o drydan i'r grid .
4. Ateb gwrth-lifiad gwrth
Rhowch sylw bob amser i gymhwysiad technegol gwrthdroyddion mewn prosiectau ffotofoltäig, a chyfunwch wahanol offer megis gwrthdroyddion ffotofoltäig, mesuryddion gwrth-ôl-lif, a blychau gwrth-ôl-lif i ffurfio atebion gwrth-ôl-lif sy'n addas ar gyfer gwahanol senarios.

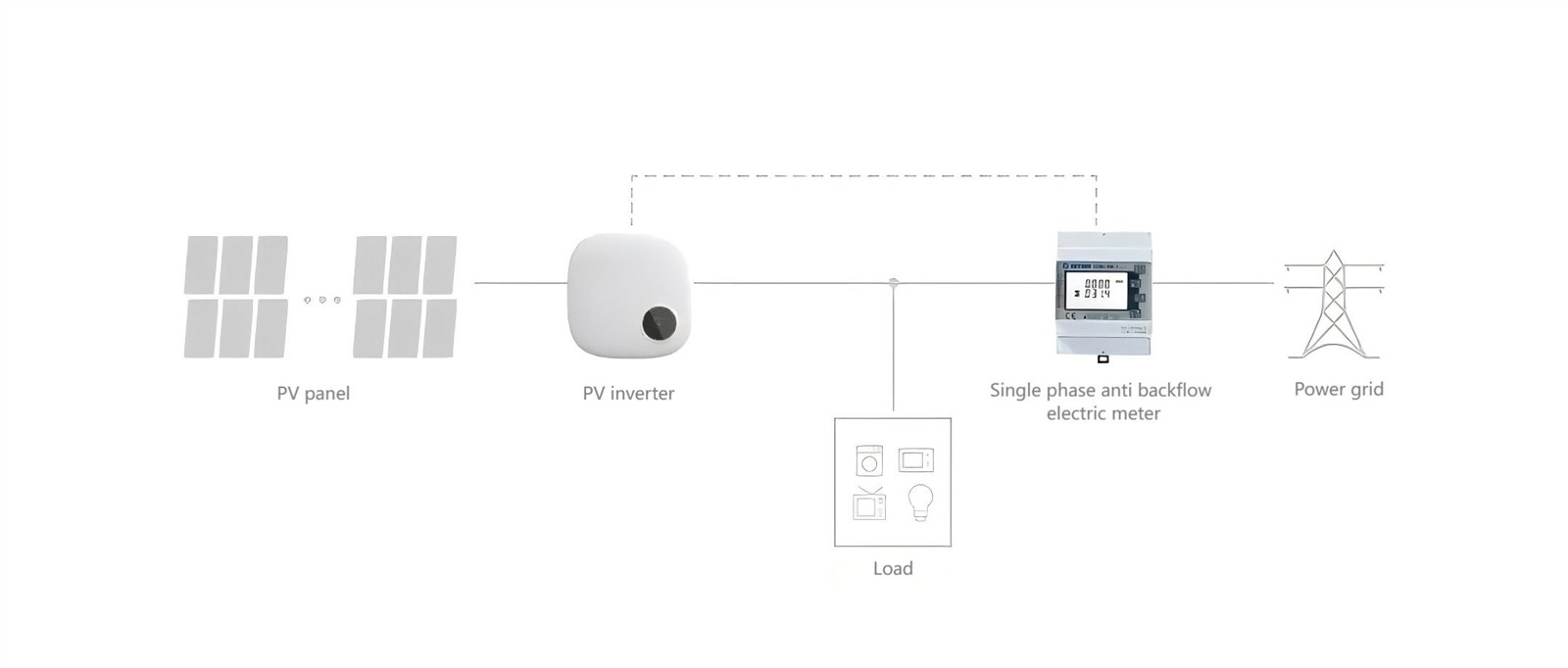

(1) Ateb ar gyfer System ôl-lif Gwrth Cam Sengl
Offer sydd ei angen:gwrthdröydd cysylltiedig â grid ffotofoltäig, mesurydd gwrth-lifiad gwrth, llinell gyfathrebu rhwng mesurydd a gwrthdröydd. Mae'r cynllun hwn yn addas ar gyfer senarios ffotofoltäig cartref yn unig.
(2) Ateb ar gyfer system gwrth-lifiad tri cham peiriant sengl
Ar gyfer gwrthdroyddion pŵer isel sy'n gysylltiedig â grid cartref, gellir defnyddio mesurydd gwrth-lifiad DC yn uniongyrchol. Mae terfynell allbwn AC y gwrthdröydd wedi'i gysylltu'n uniongyrchol â'r mesurydd ac yna'n gysylltiedig â phwynt cysylltiad y grid i gyflawni gwrth-lifiad; Ar gyfer gwrthdroyddion pŵer uchel sy'n gysylltiedig â'r grid, mae angen canfod y cerrynt ar y bws sy'n gysylltiedig â'r grid trwy drawsnewidwyr CT, lleihau'r cerrynt trwy drawsnewidwyr yn gymesur, a'i gysylltu â mesuryddion gwrth-ôl-lif i gyflawni mesuriad cerrynt a phŵer ar y pwynt cysylltiad grid.
(3) Ateb system gwrth-lif gwrth-lif aml-beiriant
Mae gwrthdroyddion lluosog wedi'u cysylltu mewn cyfres trwy ryngwynebau cyfathrebu â chasglwyr data, sy'n addas ar gyfer modd aml-beiriant, gyda swyddogaethau mwy pwerus a chynhwysedd mwy.
Crynodeb
Gall yr ateb gwrth-ôl-lif gwrdd yn effeithiol â gofynion polisi "cysylltiad grid heb adborth" mewn rhai rhanbarthau. Yn ogystal, gall gwrth-lifiad wneud y gorau o'r economi, gwella effeithlonrwydd defnyddio ynni, ac addasu i ddatblygiad technolegol a newidiadau polisi wrth sicrhau gweithrediad sefydlog y grid pŵer a gwella diogelwch system.
