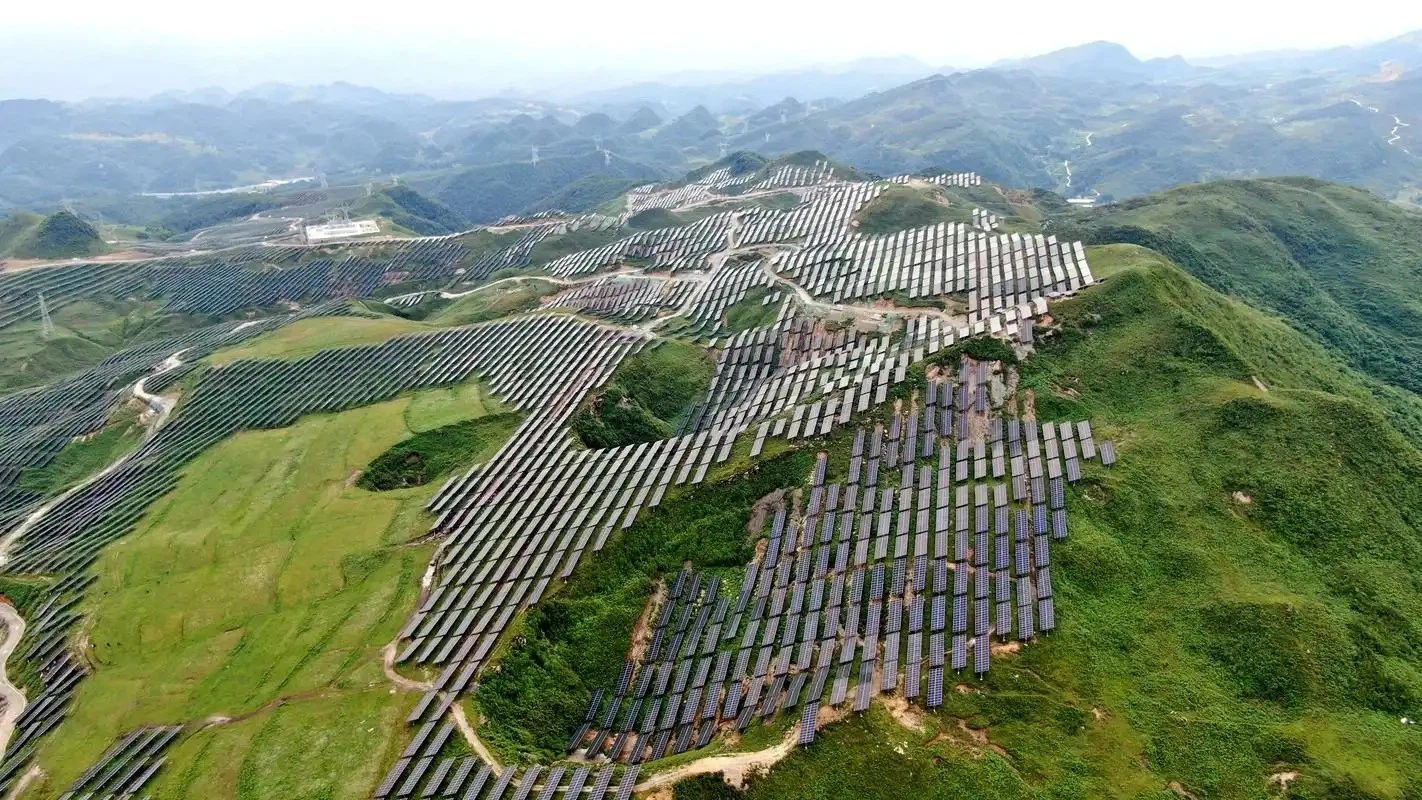

Mae'r dewis o gynllun cysylltiad grid ar gyfer gweithfeydd pŵer ffotofoltäig fel arfer yn dibynnu ar faint y gwaith pŵer, amodau mynediad y grid pŵer lleol, ac ystyriaethau economaidd.
Mae gan y ddwy lefel foltedd cysylltiedig â grid o 35kV a 10kV yr un eu manteision a'u hanfanteision eu hunain. Isod, byddwn yn cymharu’r ddau gynllun hyn o safbwynt technegol, economaidd a gweithredol, ac yn darparu enghreifftiau penodol.
Cymhariaeth Dechnegol
cynllun 35kV
Mantais
Pellter trosglwyddo:addas ar gyfer trosglwyddo pellter hir, gan leihau colledion llinell.
Capasiti offer:Yn cefnogi gweithfeydd pŵer ffotofoltäig gallu mwy, sy'n addas ar gyfer prosiectau ar raddfa fawr.
Sefydlogrwydd foltedd:Mae trawsyrru foltedd uchel yn cael llai o effaith ar y grid pŵer, sy'n fuddiol ar gyfer sefydlogrwydd foltedd.
Diffyg
Cost:Mae'r costau adeiladu a chynnal a chadw yn gymharol uchel, gan gynnwys offer is-orsaf, ceblau, ac ati.
Cymhlethdod adeiladu:mae angen dylunio ac adeiladu peirianyddol mwy cymhleth, gan feddiannu mwy o adnoddau tir.
Gofynion diogelwch:Mae gweithrediad offer foltedd uchel yn gofyn am bersonél proffesiynol ac mae ganddo ofynion diogelwch uchel.
Enghreifftiau o baramedrau
Capasiti gorsaf bŵer ffotofoltäig:10 MW i 50 MW.
Is-orsaf camu i fyny:gyda chynhwysedd o 10 MVA i 50 MVA, a lefel foltedd ochr foltedd uchel o 35 kV.
Offer switsh foltedd uchel:foltedd graddedig 35 kV, cerrynt graddedig 630 A i 1250 A.
Croestoriad cebl:Mae'r trawstoriad o geblau foltedd uchel fel arfer rhwng 150 mm ² a 400 mm ².
Hyd y llinell:addas ar gyfer pellteroedd trosglwyddo o fwy na 10 cilomedr.
cynllun 10kV
Mantais
Cost:Mae'r costau adeiladu a chynnal a chadw yn gymharol isel.
Adeiladu hawdd:Mae gan yr offer gyfaint bach, mae'n meddiannu llai o dir, ac mae ganddo gyfnod adeiladu byrrach.
Hyblygrwydd:Yn addas ar gyfer gweithfeydd pŵer ffotofoltäig bach a chanolig, gyda mynediad hyblyg i'r grid pŵer.
Diffyg
Pellter trosglwyddo:addas ar gyfer trosglwyddo pellter byr, lle mae colled llinell yn cynyddu y tu hwnt i bellter penodol.
Cyfyngiad gallu:Yn addas ar gyfer gweithfeydd pŵer ffotofoltäig ar raddfa fach, efallai na fydd yn ddigonol ar gyfer prosiectau gallu mawr.
Effaith grid pŵer:Mae'n cael effaith sylweddol ar amrywiadau foltedd mewn gridiau pŵer lleol.
Enghreifftiau o baramedrau
Capasiti gorsaf bŵer ffotofoltäig:1 MW i 10 MW.
Is-orsaf camu i fyny:gyda chynhwysedd o 1 MVA i 10 MVA, a lefel foltedd ochr foltedd uchel o 10 kV.
Offer switsh foltedd uchel:foltedd graddedig 10 kV, cerrynt graddedig 630 A i 1250 A.
Croestoriad cebl:Mae'r trawstoriad o geblau foltedd uchel fel arfer yn 70 mm ² i 150 mm ².
Hyd y llinell:addas ar gyfer pellteroedd trosglwyddo o fewn 5 cilomedr.
Cymhariaeth economaidd
Dadansoddiad cost
Cynllun 35kV:Mae'r buddsoddiad cyffredinol yn gymharol uchel, ond mae'r gost fesul wat yn isel, gan ei gwneud yn addas ar gyfer prosiectau ar raddfa fawr.
Cynllun 10kV:Mae'r buddsoddiad cychwynnol yn gymharol isel, ond gydag ehangu graddfa'r orsaf bŵer, gall y gost uned gynyddu.
Cyfnod ad-dalu
Cynllun 35kV:Oherwydd y buddsoddiad mawr a'r cyfnod ad-dalu hir, ond gydag enillion hirdymor da.
Cynllun 10kV:Mae'r cyfnod ad-dalu yn gymharol fyr, sy'n addas ar gyfer adennill arian yn gyflym.
Lefel weithredol
Mocha ITOM
Cynllun 35kV:Mae'r gofynion gweithredu a chynnal a chadw yn uchel, sy'n gofyn am dîm proffesiynol i gynnal archwiliadau a chynnal a chadw rheolaidd.
Cynllun 10kV:gweithredu a chynnal a chadw cymharol syml, gyda chostau cynnal a chadw is.
Trin namau
Cynllun 35kV:Mae cwmpas yr effaith fai yn gymharol fawr, ac mae angen gwaith cydlynu mwy cymhleth wrth ddelio â'r bai.
Cynllun 10kV:Mae gan y bai ystod effaith gymharol fach ac mae'n gymharol hawdd ei drin.
Achos gwirioneddol
Enghraifft o gynllun 35kV
Gan dybio bod prosiect gorsaf bŵer ffotofoltäig ar raddfa fawr wedi'i leoli mewn ardal anghysbell gyda chyfanswm capasiti gosodedig o 30 MW, mae angen iddo drosglwyddo trydan i is-orsaf sydd 30 cilomedr i ffwrdd.
Capasiti gorsaf bŵer ffotofoltäig:30 MW.
Is-orsaf camu i fyny:Cynhwysedd o 30 MVA, lefel foltedd ochr foltedd uchel o 35 kV.
Offer switsh foltedd uchel:foltedd graddedig 35 kV, cerrynt graddedig 1250 A.
Croestoriad cebl:Croestoriad cebl foltedd uchel o 400 mm ².
Hyd y llinell:30 cilomedr.
Enghraifft o gynllun 10kV
Gan dybio bod prosiect gorsaf bŵer ffotofoltäig maint canolig wedi'i leoli ar gyrion dinas gyda chyfanswm capasiti gosodedig o 5 MW, mae angen iddo drosglwyddo trydan i is-orsaf sydd 3 cilomedr i ffwrdd.
Capasiti gorsaf bŵer ffotofoltäig:5 MW.
Is-orsaf camu i fyny:cynhwysedd 5 MVA, lefel foltedd ochr foltedd uchel 10 kV.
Offer switsh foltedd uchel:foltedd graddedig 10 kV, cerrynt graddedig 630 A.
Croestoriad cebl:Croestoriad cebl foltedd uchel o 150 mm ².
Hyd y llinell:3 cilomedr.
Y camau a’r ystyriaethau penodol ar gyfer dewis is-orsaf camu i fyny addas:
1. Penderfynwch ar raddfa a chynhwysedd yr orsaf bŵer
Mae graddfa'r orsaf bŵer yn pennu galw cynhwysedd yr is-orsaf atgyfnerthu a dyma'r sail ar gyfer dewis is-orsaf atgyfnerthu.
Camau
Amcangyfrif cyfanswm cynhwysedd gosodedig gorsaf bŵer ffotofoltäig: Cyfrifwch gyfanswm y cynhwysedd gosodedig yn seiliedig ar nifer y modiwlau ffotofoltäig a phŵer graddedig pob modiwl unigol.
Pennu pŵer allbwn uchaf: Gan ystyried ffactorau megis amodau golau haul ac effeithlonrwydd trosi, cyfrifwch uchafswm pŵer allbwn yr orsaf bŵer ffotofoltäig.
Ystyried ehangu yn y dyfodol: Cadw swm penodol o ymyl capasiti i ddiwallu anghenion ehangu posibl yn y dyfodol.
2. Deall y gofynion ar gyfer mynediad i'r grid
Mae'r gofynion ar gyfer mynediad i'r grid yn pennu lefel foltedd a dangosyddion technegol eraill yr is-orsaf camu i fyny.
Camau
Ymgynghorwch â'r cwmni grid pŵer lleol i gael gofynion technegol a rheoliadau ar gyfer mynediad i'r grid.
Darganfyddwch y lefel foltedd ar gyfer cysylltiad: Darganfyddwch y lefel foltedd ar gyfer cysylltu â'r grid pŵer yn unol â gofynion y cwmni grid pŵer (fel 10kV, 35kV, ac ati).
Deall lleoliad pwynt cysylltu'r grid: Darganfyddwch y pellter rhwng yr orsaf bŵer ffotofoltäig a'r pwynt cysylltu â'r grid.
3. Ystyried lleoliad daearyddol a ffactorau amgylcheddol
Mae lleoliad daearyddol ac amodau amgylcheddol yn effeithio ar ddyluniad a gosodiad is-orsafoedd camu i fyny.
Camau
Aseswch amodau'r safle: Ymchwiliwch i dopograffeg, amodau hinsawdd, ac ati lleoliad yr orsaf bŵer ffotofoltäig.
Ystyriwch gludo a gosod: Sicrhewch y gellir cludo'r offer is-orsaf yn esmwyth i'r safle, a chymerwch i ystyriaeth yr anawsterau yn ystod y broses osod.
Diogelu ac amddiffyn mellt: Dylunio systemau sylfaen amddiffyn rhag mellt a mesurau amddiffynnol yn seiliedig ar amodau meteorolegol lleol.
4. Gwerthuso cost-effeithiolrwydd
Mae dadansoddiad cost a budd yn un o'r ffactorau allweddol sy'n pennu'r cynllun terfynol.
Camau
Cyfrifo buddsoddiad cychwynnol: gan gynnwys costau ar gyfer prynu offer is-orsaf, peirianneg sifil, gosod ceblau, ac ati.
Gwerthuso costau gweithredu a chynnal a chadw: Ystyriwch y costau gweithredu a chynnal a chadw hirdymor, gan gynnwys archwiliadau rheolaidd, atgyweiriadau, darnau sbâr, ac ati.
Cyfrifo buddion economaidd: Gan ystyried ffactorau megis refeniw cynhyrchu pŵer a chymorthdaliadau'r llywodraeth, cyfrifwch y cyfnod ad-dalu buddsoddiad a chyfradd yr enillion.
5. Dewiswch y math priodol o is-orsaf
Yn seiliedig ar y canlyniadau dadansoddi uchod, dewiswch y math mwyaf addas o is-orsaf cam-i-fyny.
Math a Nodweddion
Trawsnewidydd math sych: sy'n addas ar gyfer gosod dan do, nid oes angen trochi olew arno, ac mae'n hawdd ei gynnal.
Trawsnewidydd trochi olew: addas ar gyfer gosod awyr agored, gyda pherfformiad afradu gwres da a chynhwysedd mawr.
Is-orsaf fodiwlaidd: Wedi'i integreiddio â thrawsnewidwyr, offer switsio, dyfeisiau amddiffynnol, ac ati, mae'n hawdd ei osod ac mae'n meddiannu ardal fach.
Is-orsaf parod: ffatri parod, cynulliad ar y safle, cylch gosod byr.
Enghraifft
Enghraifft 1: Gorsaf bŵer ffotofoltäig maint canolig (gyda chapasiti o 10MW)
Capasiti gorsaf bŵer ffotofoltäig: 10 MW.
Cynhwysedd yr is-orsaf camu i fyny: 10 MVA.
Lefel foltedd: Ochr foltedd uchel 10 kV, ochr foltedd isel 0.69 kV.
Math o drawsnewidydd: newidydd math sych.
Offer switsio foltedd uchel: foltedd graddedig 10 kV, cerrynt graddedig 630 A, torrwr cylched gwactod.
Cabinet dosbarthu foltedd isel: foltedd graddedig 0.4 kV, cerrynt graddedig 400 A.
Croestoriad cebl: Cebl foltedd uchel 150 mm ², cebl foltedd isel 70 mm ².
Enghraifft 2: Gorsaf bŵer ffotofoltäig ar raddfa fawr (capasiti o 50MW)
Capasiti gorsaf bŵer ffotofoltäig: 50 MW.
Cynhwysedd yr is-orsaf camu i fyny: 50 MVA.
Lefel foltedd: Ochr foltedd uchel 35 kV, ochr foltedd isel 0.69 kV.
Math o drawsnewidydd: Trawsnewidydd trochi olew.
Offer switsio foltedd uchel: foltedd graddedig 35 kV, cerrynt graddedig 1250 A, torrwr cylched gwactod.
Cabinet dosbarthu foltedd isel: foltedd graddedig 0.4 kV, cerrynt graddedig 630 A.
Croestoriad cebl: Cebl foltedd uchel 400 mm ², cebl foltedd isel 150 mm ².
