Mae dewis a dylunio ceblau ar gyfer gweithfeydd pŵer ffotofoltäig yn un o'r cysylltiadau allweddol i sicrhau gweithrediad effeithlon a diogel y system. Gall dewis cebl rhesymol nid yn unig leihau colli ynni, ond hefyd ymestyn bywyd gwasanaeth y system a lleihau costau cynnal a chadw.
Pwyntiau allweddol dewis a dylunio cebl
Yn ôl dewis foltedd graddedig y system ffotofoltäig:rhaid i'r cebl fodloni gofynion foltedd graddedig y system ffotofoltäig. Er enghraifft, mewn gorsaf bŵer ffotofoltäig gyda foltedd gweithio DC o 600V neu uwch, dylid dewis ceblau sy'n gallu gwrthsefyll y lefel foltedd cyfatebol.
Gan ystyried nodweddion llwyth:Mae angen ystyried y nodweddion llwyth rhwng y panel ffotofoltäig a'r gwrthdröydd, gan gynnwys y cerrynt mwyaf, cerrynt cylched byr, ac ati, er mwyn pennu maint trawsdoriadol a chynhwysedd llwyth y cebl. Ar gyfer systemau ffotofoltäig cartref, defnyddir ceblau craidd alwminiwm fel arfer i reoli costau, ond mae ceblau craidd copr yn fwy ffafriol ar gyfer cyffro modur, ffynonellau pŵer pwysig, ac achlysuron eraill.
Gwrthwynebiad tywydd ac addasrwydd amgylcheddol:Dylai ceblau awyr agored fod â swyddogaethau gwrth-ddŵr a gwrthsefyll UV, yn ogystal â gwrthsefyll gwres da ac arafu fflamau, yn enwedig ar gyfer ceblau sy'n gweithio mewn amgylcheddau tymheredd uchel, fel y rhai sydd wedi'u claddu yn y pridd, dylid rhoi sylw arbennig i'w perfformiad afradu gwres.
Lefel inswleiddio a lefel amddiffyn:Dylai lefel inswleiddio ceblau pŵer ar gyfer trosglwyddo cerrynt uniongyrchol fodloni gofynion gorfoltedd mewnol; Dylai'r effaith wrthsefyll lefel foltedd ceblau yn y system gyfathrebu hefyd gydymffurfio â rheoliadau safonol. Yn ogystal, mae angen ystyried effaith dulliau gosod ceblau ar ddeunyddiau inswleiddio hefyd.
Ffactor cywiro capasiti cario cyfredol:Addaswch gynhwysedd cario cyfredol gwirioneddol y cebl yn ôl gwahanol ddulliau gosod (claddu uniongyrchol, treiddiad pibell, ac ati), tymheredd amgylcheddol, a ffactorau eraill. Er enghraifft, o dan amodau tymheredd uwch, bydd gallu cario presennol ceblau yn lleihau, felly mae angen gadael rhywfaint o ymyl wrth ddewis.
Colli llinell a rheoli gostyngiad foltedd:Er mwyn sicrhau effeithlonrwydd y system, yn gyffredinol ni ddylai colled llinell ceblau DC ffotofoltäig fod yn fwy na 2%, tra bod angen rheoli gostyngiad foltedd ceblau ochr DC fel arfer rhwng 1% a 2%.
Y dewis o fathau o geblau:Mae yna wahanol ofynion ar gyfer mathau o gebl mewn gwahanol senarios cais. Er enghraifft, ar gyfer offer trydanol symudol neu sefyllfaoedd â gofynion dibynadwyedd arbennig, argymhellir defnyddio ceblau craidd copr.
Cydymffurfiaeth safonol y diwydiant:Dylai dewis ceblau hefyd gyfeirio at safonau cenedlaethol perthnasol, megis GB50217-2007 "Cod ar gyfer Dylunio Ceblau mewn Peirianneg Bŵer", yn ogystal â safonau a gyhoeddwyd gan y Comisiwn Electrotechnegol Rhyngwladol (IEC), i sicrhau bod y dewis yn cydymffurfio â y manylebau technegol diweddaraf.
Egwyddor arweiniol
1. Amgylchedd cais
Mae angen nodi'r amodau amgylcheddol penodol ar gyfer gosod y cebl. Os caiff ei ddefnyddio dan do, dewiswch geblau safonol nad oes angen haenau amddiffynnol ychwanegol arnynt; Ac mae angen i geblau awyr agored ystyried ffactorau megis amddiffyn UV, diddosi, a gwrthsefyll oerfel. Yn ogystal, mae angen gwerthuso a oes tymheredd uchel, tymheredd isel, cemegau, staeniau olew, neu amodau llym eraill o gwmpas, a all effeithio ar y dewis o geblau.
2. Lefel foltedd
Mae pennu'r foltedd uchaf y mae angen i'r cebl ei wrthsefyll yn gam hanfodol. Dylai foltedd graddedig y cebl fod yn uwch neu'n hafal i foltedd gweithredu gwirioneddol y system i sicrhau diogelwch a dibynadwyedd. Er enghraifft, mewn systemau ffotofoltäig, mae'r foltedd gweithredu ar yr ochr DC fel arfer yn 600V neu'n uwch, felly dylid dewis ceblau o'r lefel foltedd cyfatebol.
3. Llwyth cyfredol
Mae'n hanfodol pennu arwynebedd trawsdoriadol cebl yn seiliedig ar y cerrynt mwyaf y mae angen iddo ei gario. Yn ôl y fformiwla gyfrifo, un cam I=P/(U × cos Φ), tri cham I=P/(√ 3 × U × cos Φ), lle mae P yn bŵer ( W), U yw foltedd (V), a cos Φ yn ffactor pŵer (a gymerir fel arfer fel 0.8). Ar gyfer senarios cais penodol, megis gweithfeydd pŵer ffotofoltäig, mae hefyd angen ystyried cerrynt allbwn y cydrannau ac uchafswm cerrynt allbwn y gwrthdröydd.
4. math cebl
Gosodiad sefydlog: Yn addas ar gyfer y rhan fwyaf o sefyllfaoedd gwifrau mewn adeiladau, a ddefnyddir yn gyffredin mae ceblau wedi'u hinswleiddio polyethylen (XLPE) croes-gysylltiedig, ceblau wedi'u hinswleiddio polyvinyl clorid (PVC), ac ati.
Gosodiad symudol: Pan fydd angen plygu neu ddirgrynu ceblau yn aml, megis offer mecanyddol y tu mewn, dylid dewis ceblau wedi'u hinswleiddio â rwber neu geblau wedi'u hinswleiddio â rwber silicon gan fod ganddynt well hyblygrwydd a gwrthsefyll traul.
5. deunyddiau inswleiddio
Mae'r dewis o ddeunydd inswleiddio yn dibynnu ar y senario defnydd penodol. Er enghraifft, mae inswleiddio XLPE yn addas ar gyfer amgylcheddau tymheredd uchel a foltedd uchel, tra bod inswleiddio PVC yn fwy addas i'w ddefnyddio mewn amgylcheddau cyffredinol.
6. deunydd gwain
Dylai'r deunydd gwain hefyd gyd-fynd â'r amgylchedd defnydd. Mae deunyddiau gwain cyffredin yn cynnwys gwain PVC, gwain PE, gwain rwber, ac ati Ar gyfer sefyllfaoedd â gofynion arbennig megis ymwrthedd olew, ymwrthedd asid ac alcali, ymwrthedd oer, gwrthsefyll gwres, ac ati, dylid dewis ceblau arbennig cyfatebol.
7. deunydd arweinydd
Rhennir deunyddiau dargludyddion yn ddau fath yn bennaf: copr ac alwminiwm. Mae gan gopr ddargludedd gwell nag alwminiwm, ond mae ei gost yn uwch; Mae ceblau dargludo alwminiwm yn ysgafnach ac yn is o ran cost, ond mae gan geblau craidd copr gapasiti cario cerrynt uwch a pherfformiad afradu gwres gwell o dan yr un ardal drawsdoriadol.
8. perfformiad gwrth-fflam a gwrthsefyll tân
Mewn rhai amgylcheddau penodol, megis y tu mewn i adeiladau, efallai y bydd angen defnyddio ceblau ag eiddo gwrth-fflam neu eiddo sy'n gwrthsefyll tân i wella diogelwch.
9. Economi
Yn olaf, wrth fodloni'r holl safonau technegol a diogelwch, mae angen ystyried cost-effeithiolrwydd ceblau hefyd. Mae hyn yn golygu nid yn unig ystyried y pris prynu cychwynnol, ond hefyd costau cynnal a chadw hirdymor a chostau posibl eraill.
10. Safonau a manylebau
Mae'n bwysig iawn cydymffurfio â safonau a manylebau cenedlaethol a diwydiant perthnasol, megis GB / T, IEC, ASTM, ac ati. Mae'r safonau hyn yn darparu gofynion penodol ar gyfer dylunio cebl, gweithgynhyrchu, profi, ac agweddau eraill, gan sicrhau cysondeb a dibynadwyedd y cynnyrch ansawdd.
Enghraifft

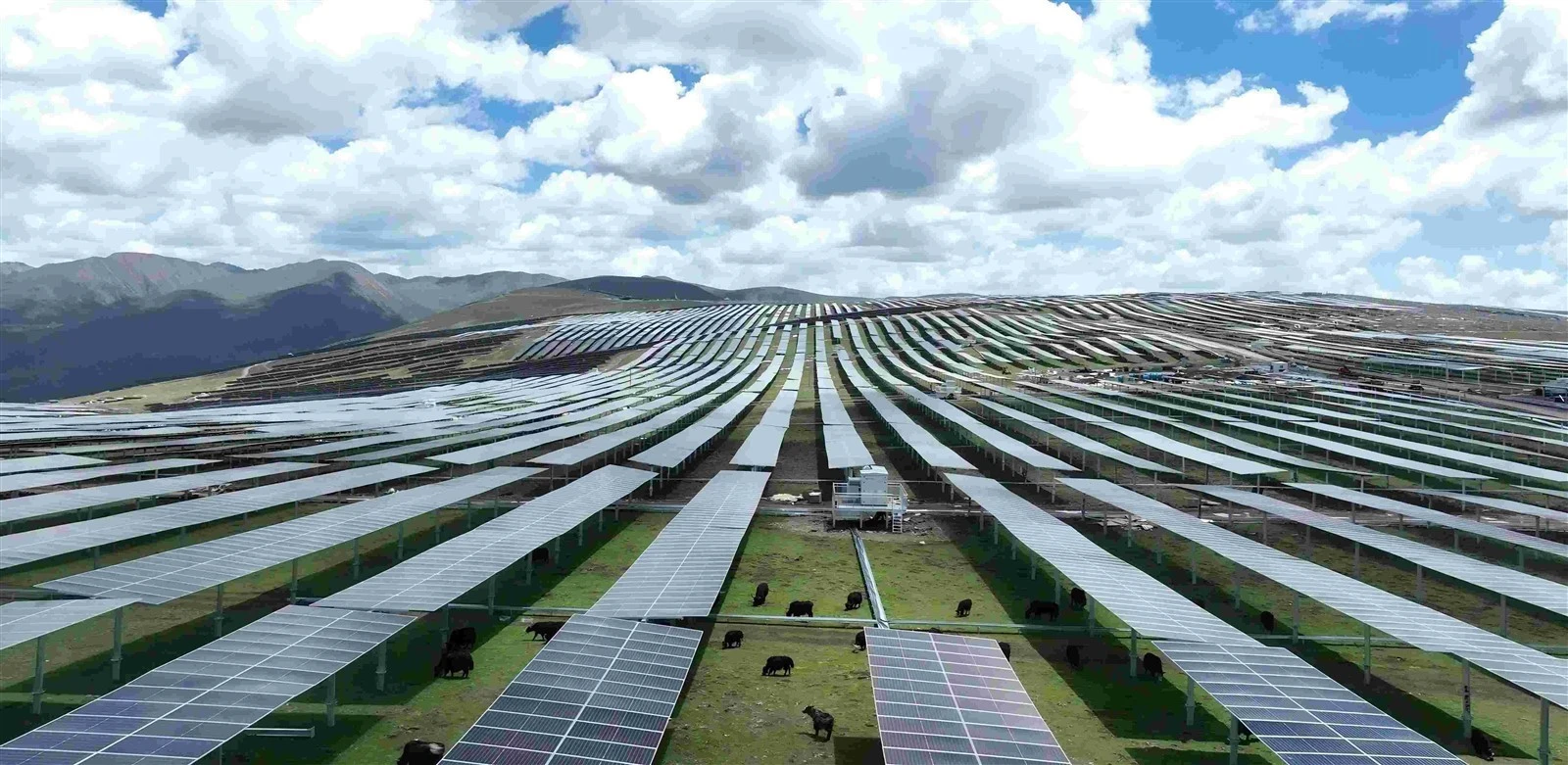

Gan dybio bod angen i ni ddylunio cynllun cebl ar gyfer gorsaf bŵer ffotofoltäig fawr ar y ddaear, cyfeiriwch at y camau penodol canlynol:
Dewis cebl DC
Cydran i'r blwch cyfuno: Ar gyfer y cebl DC rhwng y modiwl ffotofoltäig a'r blwch cyfuno, o ystyried y dwysedd cerrynt uchel, dewisir PV1-F cebl manyleb 1 * 6mm ². Mae gan y math hwn o gebl gryfder mecanyddol a pherfformiad trydanol da, ac mae'n addas ar gyfer amlygiad hirdymor i amodau amgylcheddol allanol.
O'r blwch cyfuno i'r gwrthdröydd: Mae'r pellter hwn yn gymharol fyr, ond os yw'r cerrynt yn uchel, mae angen cebl ardal drawstoriadol fwy, fel PV1-F 1 * 10mm ² neu faint mwy. Ar yr un pryd, dylid ystyried y mater gostyngiad pwysau hefyd i sicrhau nad yw'n fwy na'r terfyn canrannol penodedig.
Detholiad o geblau cyfathrebu
Allbwn gwrthdröydd i drawsnewidydd: Mae'r rhan hon o'r cebl yn bennaf gyfrifol am drosglwyddo'r pŵer AC wedi'i drawsnewid, felly mae angen ystyried a yw ei allu cario presennol yn ddigon i ymdopi ag allbwn pŵer brig. Yn gyffredinol, defnyddir tri chebl armored craidd neu aml-graidd, a dylid dewis y deunydd fel craidd copr neu alwminiwm yn ôl y sefyllfa wirioneddol.
Trin achosion arbennig
Cymhwyso modiwlau ffotofoltäig dwy ochr: Gyda'r defnydd cynyddol o fodiwlau ffotofoltäig dwy ochr, mae angen i ddewis ceblau hefyd ystyried y cynyddiad cyfredol ychwanegol a ddaw yn sgil yr enillion cefn. IEC 61215: Yn 2021, cyflwynwyd arbelydriad solar plât enw dwy ochr (BNPI) ac arbelydru solar dibynadwyedd dwy ochr (BSI), sy'n helpu i werthuso statws gweithio cydrannau dwy ochr yn well ac addasu dewis cebl yn unol â hynny.
Sut i osgoi colli llinell cebl a gostyngiad foltedd?
Dulliau technegol:
1. dewis manylebau cebl yn rhesymol
Dewiswch y trawstoriad gwifren yn seiliedig ar y cerrynt llwyth: am bellteroedd byr, cyfyngu ar y trawstoriad gwifren yn seiliedig ar amodau gwresogi (capasiti cario cerrynt diogel), ac am bellteroedd hir, dewiswch y trawstoriad gwifren yn seiliedig ar amodau colled foltedd ar sail gallu cario cerrynt diogel i sicrhau bod y foltedd gweithredu yn y pwynt llwyth o fewn yr ystod gymwysedig. Er enghraifft, wrth gyfrifo pŵer 50kW a llinell 300 metr o hyd, os defnyddir cebl craidd copr 25mm ², mae'r gostyngiad foltedd un cam yn 20V, ac mae cyfanswm y gostyngiad foltedd rhwng y ddau gam yn cyrraedd 40V, gan achosi'r foltedd terfynell i gollwng i 360V; Ar ôl defnyddio ceblau gyda creiddiau copr 35 milimetr sgwâr neu greiddiau alwminiwm 50 milimetr sgwâr, mae'r folteddau terfynell yn cael eu cynnal tua 370V a 366V, yn y drefn honno, gan fodloni'r gofynion ar gyfer gweithrediad arferol yr offer.
Ystyriwch effaith ffactorau amgylcheddol: Pan fydd y tymheredd amgylchynol yn codi, mae ymwrthedd y cebl yn cynyddu, ac mae'r gostyngiad foltedd hefyd yn cynyddu yn unol â hynny. Felly, dylid osgoi defnyddio ceblau mewn amgylcheddau tymheredd uchel, ac ar gyfer offer sy'n gweithredu'n barhaus am gyfnodau hir o amser, argymhellir defnyddio ceblau o fanyleb fwy i sicrhau gweithrediad sefydlog o dan amrywiadau foltedd.
2. Optimeiddio dylunio llinell a gosod
Byrhau'r pellter cyflenwad pŵer: Penderfynwch ar leoliad gorau'r ganolfan lwyth i leihau neu osgoi'r ffenomen o fod yn fwy na radiws y cyflenwad pŵer. Y gofyniad cyffredinol ar gyfer radiws cyflenwad pŵer llinellau grid pŵer gwledig yw na ddylai'r llinell 400V fod yn fwy nag ystod benodol, sy'n lleihau'r gyfradd colli llinell yn effeithiol.
Gwella'r llwybr cylched: Trwy osod llinellau trawsyrru a dosbarthu newydd neu adnewyddu llinellau presennol, gan ystyried cost-effeithiolrwydd, cynyddu'r trawstoriad gwifren yn briodol, a dewis deunyddiau priodol megis dargludyddion arbed ynni newydd, gwrthedd trydanol is a dargludedd gwell. gellir ei gyflawni.
Cynllunio trobwyntiau'n rhesymol: Mae gan geblau pŵer ofynion llym ar gyfer radiws troi. Yn ystod y broses adeiladu, dylid ymdrechu i leihau'r torque ar y ceblau, a dylid cynnal plygu naturiol yn y rhannau troi cebl a neilltuedig i atal difrod mecanyddol mewnol.
3. Gwella effeithlonrwydd system
Gwella ffactor pŵer: Gall gosod dyfeisiau iawndal pŵer adweithiol ar ddau ben y llinell, megis banciau cynhwysydd cyfochrog, wella ffactor pŵer, lleihau pŵer adweithiol anwythol, a thrwy hynny ostwng y gwerth presennol yn y llinell, sy'n helpu i leihau colledion llinell.
Addasu cydbwysedd llwythi tri cham: Mae cydbwyso'r llwythi tri cham yn well yn un o'r mesurau mwyaf darbodus ac effeithiol i leihau colledion. Trwy ddosbarthu defnyddwyr un cam yn gyfartal i gamau A, B, ac C i leihau'r cerrynt ar y llinell niwtral, gellir cyflawni'r nod o leihau colled llinell.
4. Cryfhau rheolaeth a monitro dyddiol
Archwilio a chynnal a chadw rheolaidd: Sefydlu system reoli gynhwysfawr, cynnal arolygiadau ar feysydd lle gall problemau godi, nodi a mynd i'r afael yn brydlon â pheryglon posibl megis heneiddio inswleiddio, cymalau gwael, ac ati, i'w hatal rhag gwaethygu'n fethiannau difrifol.
Defnyddio dulliau technolegol uwch: mabwysiadu offer monitro ar-lein datblygedig megis technoleg monitro cylchrediad gwain allanol, technoleg mesur tymheredd ffibr optig ar-lein, a thechnoleg canfod gollyngiadau rhannol, i gryfhau monitro amser real o statws gweithrediad cebl, rhybuddio'n gynnar am ddiffygion, ac atal pŵer damweiniau diffodd.
