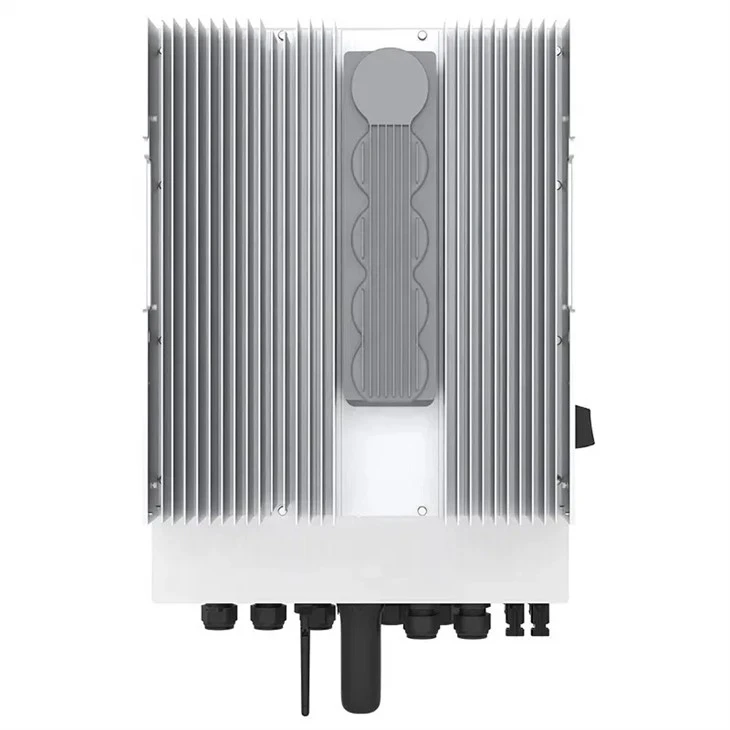

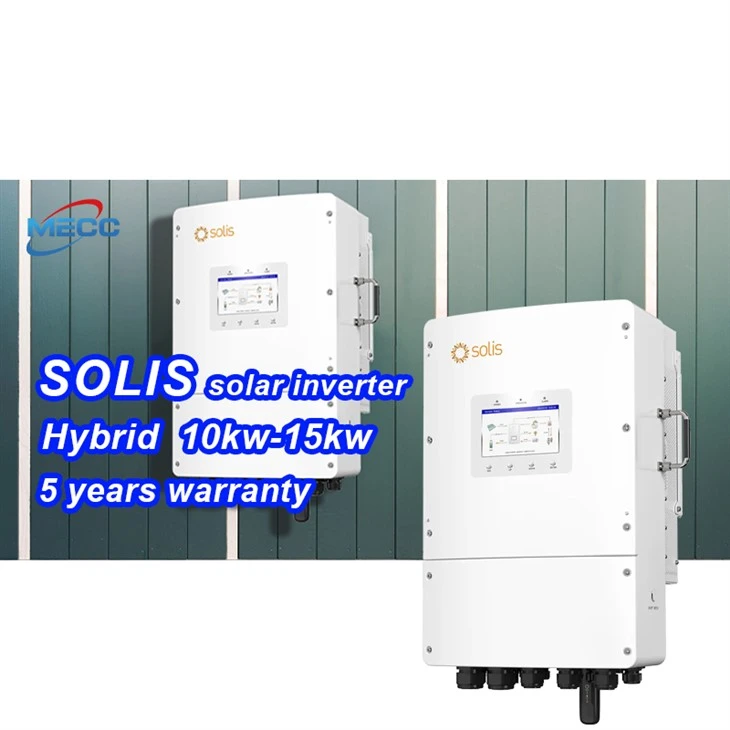

10kw solis hybrid tri cham isel gwrthdröydd solar

Dewis dyfeisiau lled -ddargludyddion pŵer: Y cam hanfodol cyntaf wrth gynhyrchu gwrthdröydd yw dewis dyfeisiau lled -ddargludyddion pŵer yn ofalus. Mae transistorau deubegwn giât pŵer uchel (IGBTs) neu transistorau effaith maes metel-ocsid-lled-ddargludyddion (MOSFETs) yn cael eu cyflogi'n gyffredin. Dewisir y cydrannau hyn ar sail eu galluoedd foltedd a'u trin cyfredol, cyflymder newid, ac effeithlonrwydd. Er enghraifft, mewn cymwysiadau sy'n mynnu trosi pŵer cyflym, gallai MOSFETs sy'n newid yn gyflym gael eu ffafrio, tra bod IGBTs yn fwy addas ar gyfer trin folteddau a cheryntau uwch mewn gwrthdroyddion gradd ddiwydiannol.

Dyluniad Bwrdd Cylchdaith Argraffedig (PCB): Defnyddir meddalwedd dylunio PCB soffistigedig i gynllunio'r cylchedwaith. Rhaid i'r cynllun sicrhau'r ymyrraeth signal lleiaf posibl ac afradu gwres yn iawn. Mae haenau lluosog yn aml wedi'u hymgorffori, gyda haenau pwrpasol ar gyfer dosbarthu pŵer, llwybro signal, ac awyrennau daear. Mae olion wedi'u cynllunio'n ofalus i drin ceryntau uchel heb wrthwynebiad gormodol, ac mae vias mewn sefyllfa strategol i gysylltu gwahanol haenau. Mae'r union gynllun hwn yn hanfodol ar gyfer perfformiad a dibynadwyedd cyffredinol yr gwrthdröydd.

Sodro a chynulliad: Defnyddir peiriannau sodro awtomataidd i atodi'r cydrannau i'r PCB. Mae technoleg Mount Surface (SMT) yn gyffredin, gan ganiatáu ar gyfer meintiau cydrannau llai a dwysedd pacio uwch. Mae cydrannau wedi'u gosod yn union ar y padiau PCB, ac yna'n sodro gan ddefnyddio technegau fel sodro ail -lenwi, lle mae'r cynulliad cyfan yn cael ei gynhesu i doddi'r past sodr a ffurfio cysylltiadau dibynadwy. Ar ôl sodro, mae archwilio ac ailweithio â llaw, os oes angen, yn cael eu cynnal i gywiro unrhyw ddiffygion sodro.

Fodelith	S 6- EH3P10K 02- nv-yd-l	Math o fatri	Batri asid plwm neu lithiwm
Modd y prif gyflenwad		Max. Codwch Gyfredol	220A
Foltedd mewnbwn enwol	380/400V	Ystod Foltedd Tâl	40 –60VDC
Amledd	50Hz/60Hz (Canfod Auto)	Tâl Solar
Max. effeithlonrwydd	97.6%	PV Gweithredu Ystod Foltedd	200VDC ~ 800VDC
Modd Gwrthdröydd		Ystod Foltedd MPPT	200VDC ~ 800VDC
Tonffurf foltedd allbwn	Ton sine pur	Max. Pŵer mewnbwn PV/cerrynt	16000W/40A
Pwer Allbwn Enwol (VA)/(W)	10000W	Tâl yr ystod gyfredol	220A
Foltedd allbwn enwol (VAC)	380/400V	Ardystiadau
Pŵer brig	20000va	Lefel Ardystio EMC	Nrs 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, Srilanka, EN 50438L, Fietnam, Vietnam, pea \ mea, Iec/en {7}}}/}/}/}/}/}/}/} En 61000-6-1/-3
Hamddiffyniad	Ip66	Gweithredu amrediad tymheredd	-40 i +60 gradd
Ystod foltedd batri	4 0. 0vdc ~ 60vdc	gyfathrebon	RS485/CAN
Tâl prif gyflenwad		Ystod lleithder	5% i 95% (amddiffyniad cotio cydffurfiol)

-107 - 2

Ip66 vs ip65

Dustproofcapility: gallu gwrth -lwch:

Yn hollol atal llwch, nid oes unrhyw ronynnau yn mynd i mewn i atal llwch yn llwyr, nid oes unrhyw ronynnau yn mynd i mewn
Diddosrwydd: diddosrwydd:

Amddiffyn rhag effaith gref ar golofn ddŵr, amddiffynwch ddwywaith rhag effaith colofn dŵr gwasgedd isel
Capasiti Prawf Dŵr IPX5

Mantais absoliwt:
Gall gwrth-lwch, IP66 wrthsefyll ceryntau cryf, mae'r defnydd yn ehangach yn yr amgylchedd cryf
Mae gan dywydd darfudol fel teiffŵn, storm law yn aml allu addasu cryfach

-107 -

hybrid inverter071

Cwestiynau Cyffredin

C: Beth yw'r allbwn pŵer uchaf y gall ei ddarparu?

A: Mae'r allbwn pŵer uchaf yn amrywio yn ôl model. Gallai amrywio o ychydig gannoedd o watiau ar gyfer unedau llai, cludadwy sydd wedi'u cynllunio ar gyfer gwersylla neu bŵer wrth gefn ysgafn, i sawl cilowat ar gyfer rhai mwy, gradd ddiwydiannol a ddefnyddir mewn cymwysiadau masnachol neu i bweru cartref cyfan yn ystod toriad. Bydd angen i chi wirio manylebau'r cynnyrch i wybod yr union derfyn ar gyfer eich uned benodol. Mae'r sgôr hon yn pennu'r llwyth trymaf y gall ei drin, fel rhedeg nifer o offer pŵer uchel ar yr un pryd. Er enghraifft, efallai y bydd model 3KW yn gallu pweru oergell, microdon, a sawl goleuadau heb orlwytho.

C: Sut mae ei effeithlonrwydd yn effeithio ar fy nefnydd o bŵer?

A: Mae effeithlonrwydd uwch yn golygu bod llai o egni yn cael ei wastraffu yn ystod y broses drosi. Os oes ganddo effeithlonrwydd trosi uchel, dywedwch 90% neu'n uwch, am bob 100 wat o fewnbwn pŵer DC, bydd tua 90 wat o bŵer AC defnyddiol yn cael ei allbwn. Mewn cyferbyniad, gallai uned llai effeithlon wastraffu 20 wat neu fwy, gan drosi i ddefnydd pŵer cyffredinol uwch o'ch ffynhonnell bŵer (fel batri). Dros amser, gall hyn effeithio'n sylweddol ar ba mor hir y mae eich batri yn para mewn senarios oddi ar y grid neu gynyddu eich bil trydan os yw wedi'i glymu gan y grid. Felly, gall dewis model mwy effeithlon arbed egni ac arian i chi.

C: A all weithio mewn tymereddau eithafol?

A: Mae'r mwyafrif o unedau modern wedi'u cynllunio i weithredu o fewn ystod tymheredd penodol. Gall rhai drin tymereddau mor isel â gradd -20 (-4 gradd f) ac mor uchel â 50 gradd (122 gradd f) neu hyd yn oed ystodau ehangach, yn dibynnu ar yr ansawdd a'r defnydd a fwriadwyd. Fodd bynnag, gallai perfformiad ddiraddio ar yr eithafion. Mewn tywydd oer iawn, gall y batri (os ydynt wedi'u cysylltu) a chydrannau mewnol gymryd mwy o amser i gyrraedd yr amodau gweithredu gorau posibl, gan leihau allbwn pŵer cychwynnol. Mewn tywydd poeth, mae'n rhaid i'r system oeri weithio'n galetach i afradu gwres, ac os yw'n methu, gall gorboethi ddigwydd. Felly, mae'n bwysig ystyried eich hinsawdd leol a dewis model â goddefgarwch tymheredd addas.
